استفاده از گرمای اتلاف حاصل از پاشش آمونیاک با گاز کوره کک
یک کارخانه کک سازی از مبدل های حرارتی صفحه ای برای بازیابی گرمای اتلاف حاصل از پاشش آمونیاک برای خنک کردن گاز کوره کک برای گرم کردن استفاده می کند.

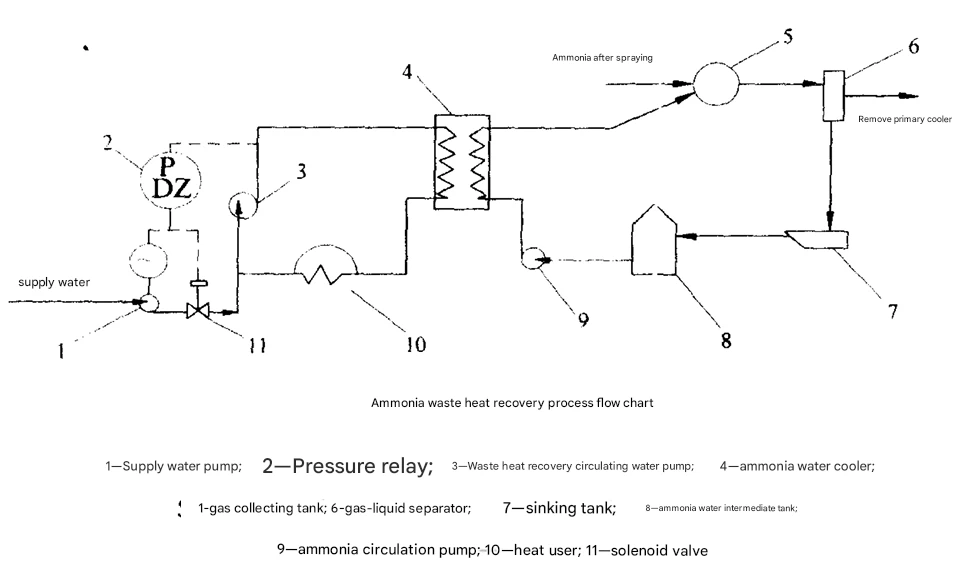

گاز کوره کک با پاشیدن آمونیاک با الکل خنک می شود. آمونیاک اسپری شده دمای بالایی دارد. پس از عبور از جداکننده گاز و مایع و مخزن ته نشینی، توسط پمپ گردش آمونیاک تحت فشار قرار می گیرد و به مبدل حرارتی صفحه ای فرستاده می شود تا گرمایش ثانویه آب گرم در گردش را گرم کند و آن را از 60 درجه به حدود 80 درجه برساند. آب گرم در گردش ثانویه که گرمای اتلاف آمونیاک را جذب می کند، توسط پمپ آب گردشی بازیافت گرمای زباله برای گرم شدن به ساختمان مسکونی فرستاده می شود.
هنگامی که کارخانه گرمای اتلاف حاصل از پاشش آمونیاک برای خنک کردن گاز کوره کک را برای گرم کردن بازیابی می کند، 7 مبدل حرارتی صفحه ای BR Trip (دو مورد از آنها برای تنظیم بار در دوره اوج گرمایش استفاده می شود) بر اساس 4 اصلی اضافه می کند. مبدل های حرارتی سر شناور و مساحت انتقال حرارت هر کدام 30 متر مربع است. مساحت گرمایش کل نیروگاه با استفاده از بازیافت حرارت زائد به 80،000 متر مربع رسیده است و میانگین بار حرارتی در هر متر مربع مساحت ساختمان گرمایشی 335 کیلوژول در ساعت است. این اقدام صرفه جویی در انرژی بازیافت حرارت اتلاف به تنهایی می تواند بیش از 2200 تن زغال سنگ استاندارد را در هر دوره گرمایش ذخیره کند. بیش از 42 درصد از گرمای اتلاف گاز کوره کک بازیافت می شود و 7.6 درصد در مصرف آب خنک کننده صرفه جویی می شود. سرمایه گذاری زیرساختی این اقدام فنی صرفه جویی در انرژی تنها در سه سال و نیم بهبود یافته است.
